Basislinie
Grenzlinie zwischen Tropfenkontur und Festkörperoberfläche in der zweidimensionalen Projektion eines liegenden Tropfens bei der Messung des Kontaktwinkels mittels Tropfenkonturanalyse (DSA).
Hintergrund
Bei allen Tropfenkonturanalyse-Methoden zur Messung des Kontaktwinkels werden die Schnittpunkte zwischen der gefitteten Tropfenkontur und der Basislinie ermittelt. Diese Schnittpunkte entsprechen den Dreiphasenpunkten des Systems.

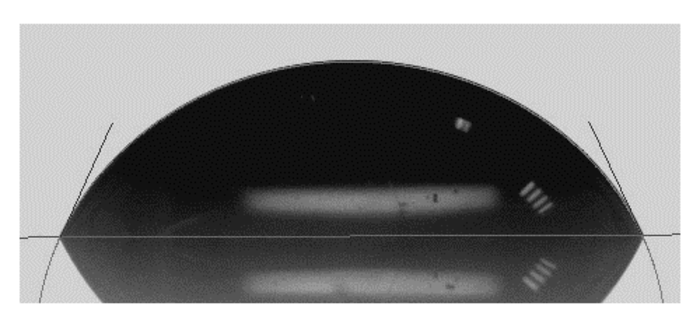

DSA-Programme von KRÜSS bestimmen die Basislinie aus dem Videobild des Tropfens mit Hilfe von Unstetigkeiten im Konturverlauf. Diese kommen entweder durch den Abschluss der Konturlinie selbst oder – bei reflektierenden Festkörpern - durch den Übergang zwischen dem Tropfenbild und seinem Spiegelbild zustande.
![](https://images.kruss-scientific.com/graphics/114/image-thumb__114__text-block-image/kruss-meth-sessile-drop-baseline1.91e97334.png?version=1 1x, https://images.kruss-scientific.com/graphics/114/image-thumb__114__text-block-image/kruss-meth-sessile-drop-baseline1@2x.91e97334.png?version=1 2x)
Die Basislinie kann aber auch manuell gesetzt werden.

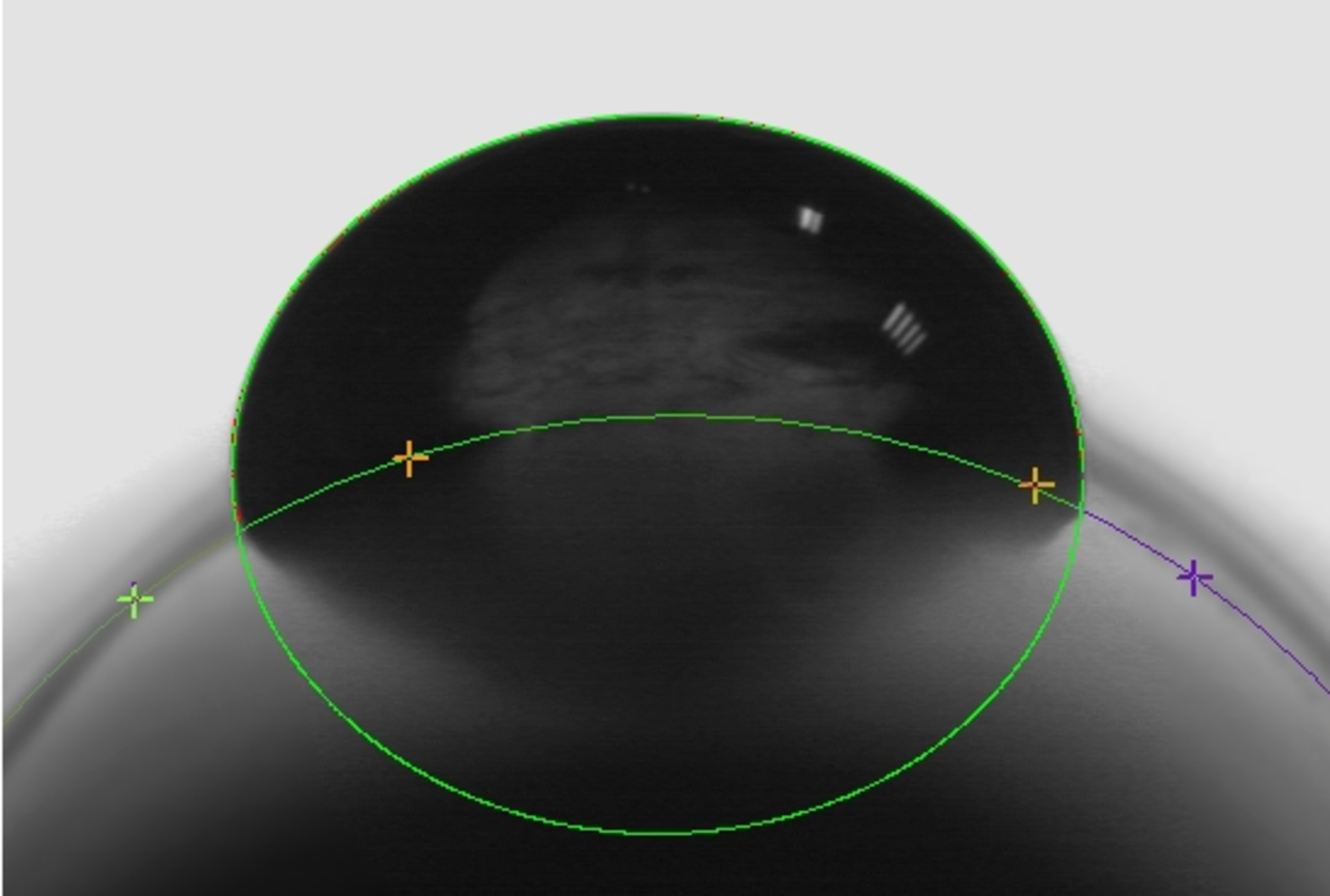

Die mathematische Beschreibung der Basislinie ist abhängig von deren Form: eine Geradengleichung für ebene Oberflächen, eine Kreisfunktion für gerundete Substrate.
![](https://images.kruss-scientific.com/graphics/115/image-thumb__115__image-block-image_auto_f2c412c45dd67e16465b7839a1ed7d3c/kruss-meth-sessile-drop-baseline2.081ec86e.png?version=1 1x, https://images.kruss-scientific.com/graphics/115/image-thumb__115__image-block-image_auto_f2c412c45dd67e16465b7839a1ed7d3c/kruss-meth-sessile-drop-baseline2@2x.081ec86e.png?version=1 2x)
![](/graphics/116/image-thumb__116__image-block-image_auto_29ee8aaad56bbe375e223c94410451c0/kruss-meth-sessile-drop-baseline3.5f51f14b.png?version=1 1x, /graphics/116/image-thumb__116__image-block-image_auto_29ee8aaad56bbe375e223c94410451c0/kruss-meth-sessile-drop-baseline3@2x.5f51f14b.png?version=1 2x)
